Konfiguration Grafana

Um die Werte des Loxone Miniservers in der Visualisierung anzeigen zu können, muss eine Datenquelle zu Grafana hinzugefügt werden.

Rufe zunächst Grafana in deinem Browser auf. In der Regel kannst du dich über http://[ip]:3000 damit verbinden. Für den Login kannst du nach der Installation des Systems admin/admin für den Login verwenden.

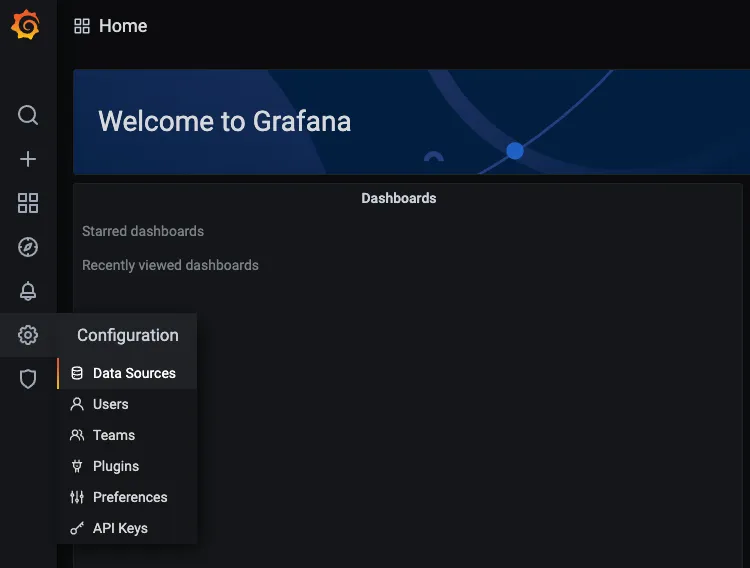

Wähle nun aus der linken Seitenleiste den Punkt Data Sources aus.

Im nächsten Schritt klicke bitte auf Add data source um eine neue Datenquelle hinzuzufügen:

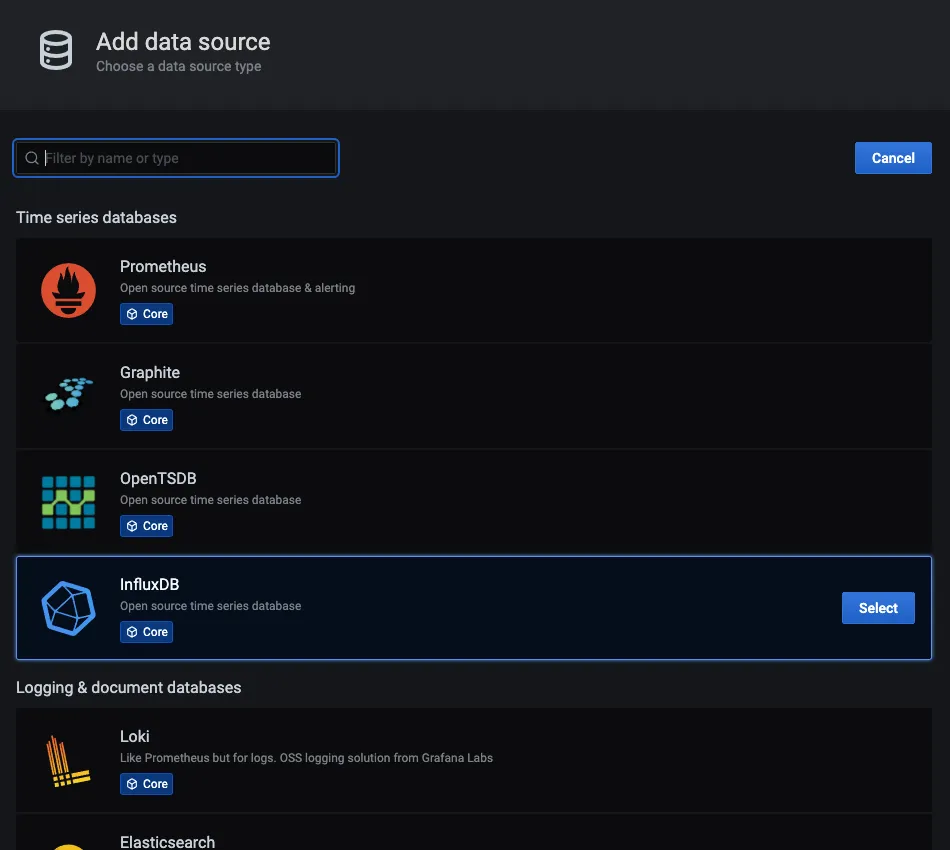

In der folgenden Liste wählst du nun InfluxDB über den Button Select aus:

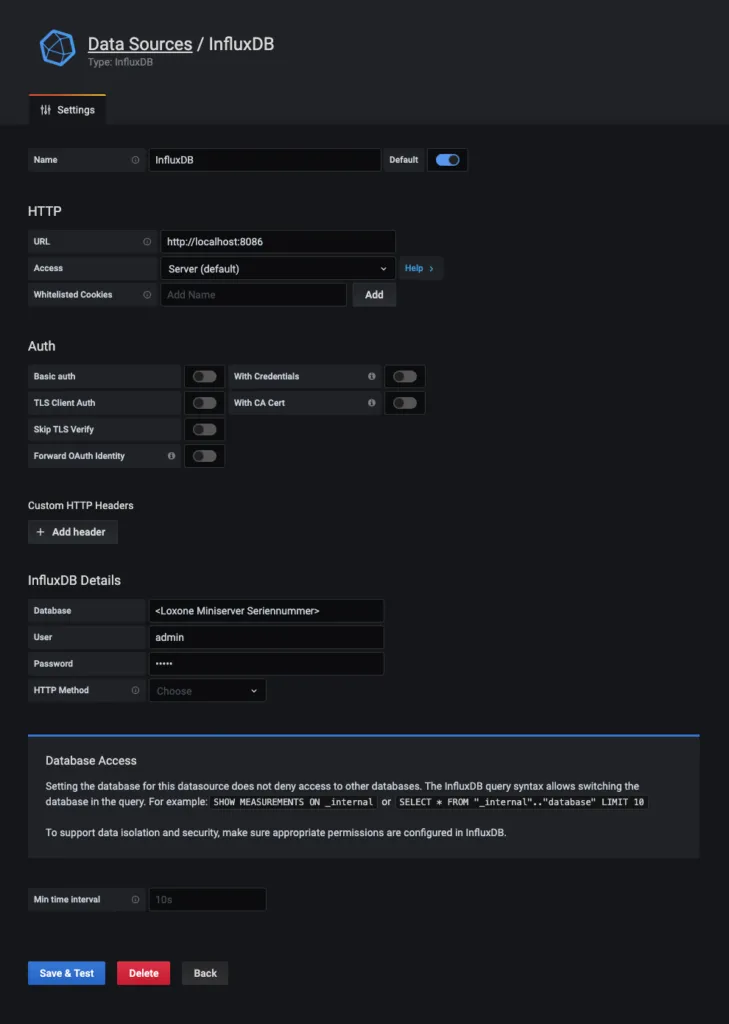

Trage nun die Verbindungsdaten passend zu deiner Datenbank ein und klicke anschließend auf Save & Test.

InfluxDB v2 (empfohlen)

Wähle als Query language Flux und verwende die Organisation, das Bucket und das API-Token, die du in InfluxDB angelegt hast (dieselben Werte wie im [[sinks]]-Abschnitt deiner Konfiguration).

Feld	Wert
URL	http://localhost:8086
Organization	deine InfluxDB-Organisation (z. B. mein-haus)
Token	dein InfluxDB-API-Token
Default Bucket	dein Bucket (z. B. lxlogger)

InfluxDB v1.8

Bei InfluxDB v1.8 trägt LxLogger die Daten in eine automatisch angelegte Datenbank lxlogger_<seriennummer> ein.

Feld	Wert
HTTP.URL	http://localhost:8086
InfluxDB Details.Database	lxlogger_[Seriennummer] (ohne [])
InfluxDB Details.User / Password	nur falls in InfluxDB eine Authentifizierung eingerichtet ist

Datenbankname herausfinden

Den genauen Namen der Datenbank musst du nicht raten – er erscheint im Start-Log des Datenloggers (journalctl -u lxlogger) und lässt sich in InfluxDB mit SHOW DATABASES auflisten. Die Seriennummer deines Miniservers findest du außerdem in der Loxone App bzw. der Loxone Config.

Glückwunsch

Du hast unseren Datenlogger für dein Loxone Smarthome erfolgreich eingerichtet und konfiguriert.

Wir empfehlen dir nun dich mit den verschiedenen Funktionen des Datenloggers vertraut zu machen. Du findest diese unter folgenden Links:
